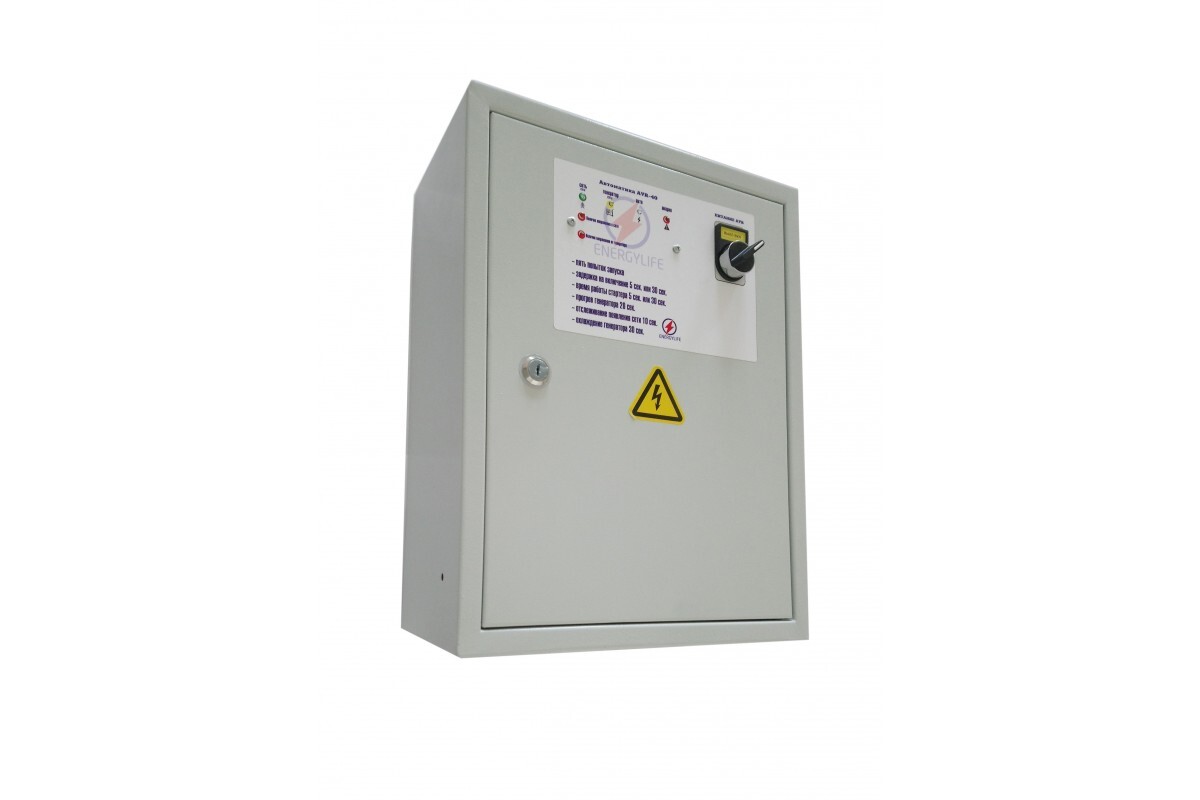

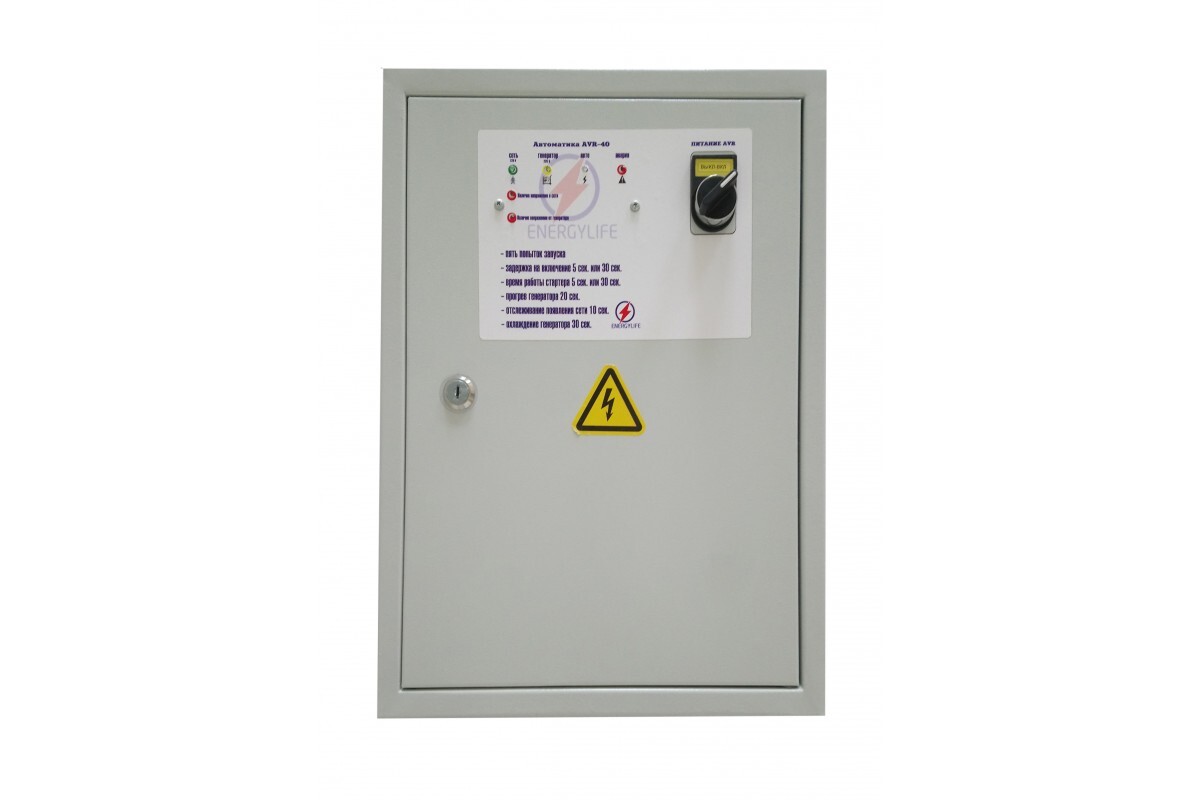

Блок АВР для генератора REG GG10000-S

👉Функциональные возможности👈

🟩контроллера ENERGYLIFE GSM🟩

1️⃣Контроллер ENERGYLIFE GSM обеспечивает контроль вводной сети по наличию или отсутствию напряжения по приоритетной фазе

2️⃣Контроллер обеспечивает контроль вводной сети по наличию

или отсутствию напряжения по трехфазной сети

3️⃣Однократное нажатие кнопки ТЕСТ, запускает функцию тестового запуска генератора на 5 минут, раз в неделю

4️⃣Двукратное нажатии кнопки ТЕСТ с паузой между нажатьями 1 секунду, запускает функцию тестового запуска генератора на 5 минут, раз в месяц

5️⃣Трехкратное нажатие кнопки ТЕСТ с паузой между нажатьями 1 секунду, тестовый запуск генератор на 5 минут.

6️⃣Четырехкратное нажатие кнопки ТЕСТ остановит генератор

7️⃣Контроллер по умолчанию запрограммирован для использования в щитах автоматического запуска для автоматизации бытовых генераторов, запуск генератора при пропадании приоритетной фазы, если кнопка нажата в положении 1Ф или при пропадании любой из трех фаз если кнопка нажата в положение 3Ф, по умолчанию время прогрева генератора 60 секунд после запуска, время охлаждения генератора после переключения контактора на основную сеть 45 секунд

8️⃣СМС информирование, СМС управление: запуск-останов авторежима, запуск-останов генератора, сброс ошибок, баланс сим карты, моточасы и обслуживание, режим работа-отдых, запуск останов с заданным временным интервалом, уточнение состояния системы резервного электроснабжения.

Оглавление, 📗

1. назначение
2. Технические Характеристики
3. Назначение Индикации
4. Подключение силовых проводов
5. Настройка встроенного GSM
6. Неисправности
7. Гарантия
8. Дата производство, Обслуживание

Комплектность⬇️

Блок автоматического ввода резерва генератора ENERGYLIFE GSM - 1шт.

Кабель управления для подключения генератора 5м - 1шт

Назначение✅

Блок автоматического ввода резерва генератора предназначен для запуска генератора в автоматическом режиме и последующего переключения потребителей на резервное электроснабжение, в случае аварии в основной сети. При появлении напряжения в основной сети, происходит обратное переключение потребителей к сети и остановка генератора.

Технические характеристики🛠️

Контроль наличие или отсутствие по сети 380В или 230В

Напряжение основного ввода – 380В АС или 230В АС -50Гц

Напряжение резервного ввода – 380В АС или 230В АС 50Гц

Номинальный ток основного ввода – от 16А-63А

Номинальный ток резервного ввода – от 16А-63А

Напряжение зарядного устройства – 13.7В DC

Количество попыток запуска - 5

Время прогрева генератора – 60 сек

Время охлаждения генератора – 45 сек

Встроенный GSM модулем ENERGYLIFE

Кнопка тестового запуска;

Кнопка переключения выбора отслеживания фаз

🟡Индикации🟡

1. Индикация режима работы контактора основной сети

2. Индикация режима работы контактора генератора

3. Индикация работы автоматики

4. Индикация ошибки запуска генератора

5. Индикация наличия напряжения основной сети

6. Индикация режима контроля наличия напряжения по 3-м фазам

7. Индикация наличия напряжения от генератора

8. Индикация работы GSM модуля (ДА- сигнал мигает медленно, НЕТ- сигнала мигает быстро)

Значение индикации✅

1. При наличии напряжения в основной сети - Горит индикатор - «НАПРЯЖЕНИЕ В СЕТИ».
2. При работе от сети (включен контактор сети) - Горит индикатор - «СЕТЬ»
3. При наличии напряжения от генератора -Горит индикатор - «НАПРЯЖЕНИЕ ОТ ГЕНЕРАТОРА»
4. При работе от генератора (включен контактор генератора) - Горит индикатор – «ГЕНЕРАТОР»
5. Если переключатель «ПИТАНИЕ AVR» в положении «ВКЛ» -Мигает индикатор – «АВТОМАТИКА».
6. Если генератор не завелся за пять попыток -Горит индикатор – «АВАРИЯ».
7. Если загорелся индикатор - «АВАРИЯ» -Для повторного запуска необходимо переключатель «ПИТАНИЕ AVR» поставить в положение «ВЫКЛ» устранить причину аварии (долить масло, бензин или другое) После чего, переключатель «ПИТАНИЕ AVR» повернуть в положении «ВКЛ»

Подключение силовых кабелей✅

Убедитесь в отсутствии напряжения на силовых проводах и подключите силовые провода к клемной колодке.

6.Первоначальная настройка GSM

6.1 Добавление номера

Любая команда, которая содержит токен (слово) «доб» (ПРОБЕЛ) после чего номер в любом из приведенных форматов! +7ХХХХХХХХХХ; +7 ХХХ ХХХ ХХ ХХ; +7 ХХХ-ХХХ-ХХ-ХХ; +7 ХХХ ХХХ-ХХ-ХХ; +7-ХХХ-ХХХ-ХХ-ХХ

Например, добавить ХХХ ХХХ-ХХ-ХХ или доб +7 (ХХХ) ХХХ-ХХ-ХХ

Если номер не добавлен то ответ на посланные команды будет: «недостаточно прав».

Максимальное количество добавляемых номеров 5!

PS.После добавления первого и последующих номеров, права на выполнение команд имеют только добавленные номера!

6.2 Удаление номеров

Любая команда, содержащая токен (слово) «уд» (ПРОБЕЛ) после чего, идет номер в нижеприведенном формате

Например, удалить +7 ХХХ ХХХ-ХХ-ХХ или уд ХХХ ХХХ-ХХ-ХХ

Чтобы удалить все номера, нужно отправить команду «удалить все»

6.3 Сброс номеров

Если случайно удалили свой номер или потеряли сим карту, нужен сброс номеров. Для этого необходимо отправить команду «сброс» получаем ответ: «жду сброса», контроллер ждет 1 минуту для перезагрузки.

В течении одной минуты нужно перевести переключатель ПИТАНИЕ АВР в положение ВЫКЛ. подождать 10сек, далее в положение ВКЛ.

Если в течении минуты выполняется перезагрузка, все номера сбрасываются, и можно заново добавлять.

6.4 Выключение автоматики

Любая команда, содержащая токены (слова) «выкл авт».

Например, «выключить автоматику» или «выкл авт» или «авт выкл»

6.5 Включение автоматики

Любая команда, содержащая токены: «вкл авт».

Например, «включить автоматику» «вкл авт» «авт вкл».

Имеется возможность добавлять время действия.

Например, «вкл авт на 30 мин» или «вкл авт на 1ч» или

«вкл авт на 300сек»

6.6 Запуск генератора

Любая команда, содержащая токены «ген ста» или «зап ген» «зав ген»

Например, «старт ген»; «завести генератор»; «запусти генератор», «ген зап», «зав ген».

6.7 Остановка генератора

Любая команда, содержащая токены «ген сто», «ген заг», «ген ост».

Например, стоп генератор; заглушить генератор; остановить генератор

6.8 Добавить время действия

Любая команда «старт ген на (кол-во времени)».

Например, старт ген на 1 ч; ген старт на 30 мин; стоп ген на 100 сек

6.9 Отменить задание с указанным временем действия

Для того чтобы отменить команды, заданные с временем действия, нужно

отправить «отменить задание»

6.10 Узнать баланс

Например, узнать баланс-токен баланс

6.11 Моточасы

Для активирования моточасов, нужно отправить команду «включить мото на (кол-во часов)»

Например, включить мото на 500 будет считать моточасы и отправит напоминание через 500 часов работы генератора (время работы считается с точностью до мин.), о необходимости техобслуживания.

6.12 Выключения мот часов

Для выключения моточасов необходимо отправить команду «выключить мото»

6.13 Сброс моточасов

Для сброса моточасов необходимо отправить команду «сбросить мото»

6.14 Режим работа отдых

Для активации режима работа отдых, необходимо отправить команду

работа (кол-во мин) отдых (кол-во мин)».

Например, «работа 50 отдых 20»

Для перехода обратно в стандартный режим работы, нужно отправить команду «стандартный режим», при этом, сбрасываются параметры режима работы отдыха.
